[JARKOM] Komponen Jaringan

Hai sobat blogger dimanapun kalian berada . . .

Pada kesempatan kali ini kita akan membahas tentang komponen jaringan

Kira - kira apa saja ya komponen - komponen yang ada dalam suatu jaringan ? ? ?
Langsung aja kita bahas tuntas . . .

Sebelum membahas komponen jaringan lebih dalam lagi, kita harus tahu kalau komponen jaringan dibagi menjadi 2 jenis, yaitu yang berupa HARDWARE dan ada juga yang berupa SOFTWARE.

Komponen jaringan yang berupa hardware misalnya berupa repeater, bridge, router, dsb

Sedangkan Komponen jaringan yang berupa software misalnya broadcast, internet layer, internet control Message protocol (ICMP), address resolution protocol, dan juga internet protocol

Setelah tahu pembagiannya sekarang saatnya kita bahas satu per satu biar gak bingung lagi . . .

Repeater
Repeater disini bekerja pada layer fisik jaringan yang tugasnya menguatkan sinyal dan mengirimkan dari satu repeater ke repeater lain. Repeater tidak merubah informasi yang ditransmisikan dan repeater tidak dapat memfilter informasi. Repeater hanya berfungsi membantu menguatkan sinyal yang melemah akibat jarak yang jauh, sehingga sinyal dapat ditransmisikan ke jarak yang lebih jauh

Bridge
Bridge bertugas untuk menguatkan sinyal yang ditransmisikannya, tetapi tidak seperti repeater, Bridge mampu menentukan tujuan. Selain itu bridge juga membagi satu buah jaringan kedalam dua buah jaringan. Bridge biasanya digunakan untuk menghubungkan jaringan yang homogen (sejenis)

Router
Router adalah peningkatan kemampuan dari bridge. Router mampu menunjukkan rute/jalur (route) dan memfilter informasi pada jaringan yang berbeda. Bahkan beberapa router mampu secara otomatis mendeteksi masalah dan mengalihkan jalur informasi dari area yang bermasalah. Router bekerja menggunakan routing table yang disimpan di memory-nya untuk memutuskan tentang kemana dan bagaimana paket dikirimkan. Router dapat memutuskan rute terbaik, oleh karena itu router bisa dikatakan lebih "cerdas" dibanding dengan bridge

Itu tadi Komponen jaringan yang berupa hardware
Lalu apa saja komponen jaringan yang berupa software ? ? ?
Langsung saja kita bahas tuntas . . .

Broadcast
Broadcast disini artinya pengiriman data ke suatu saluran transmisi dimana data tersebut dapat diterima oleh semua stasiun yang berada di saluran itu sendiri. Broadcast memiliki beberapa masalah seperti tidak adanya filter yang membatasi hak akses penerimaan data dari  pengiriman ke setiap stasiun. Sistem broadcast menggunakan dua buah kanal dimana satu kanal bertugas untuk mengirimkan data ke stasiun pengendali dan kanal dua bertugas untuk memancarkan data dari stasiun pengendali ke stasuin lainnya.

Internet Control Message Protocol (ICMP)
ICMP merupakan salah satu protokol jaringan yang bertugas untuk mengirimkan pesan atau code kesalahan pada jaringan yang butuh perhatian dan penanganan khusus. Pesan atau code tersebut dikirimkan apabila terjadi masalah pada layer IP dan atau layer diatasnya. Pesan atau code kesalahan tersebut biasanya dibuat sebagai jawaban atas kesalahan di datagram IP ataupun untuk digunakan sebagai pelacakan. Saat ini versi terbaru dari ICMP adalah ICMPv4 yang merupakan bagian dari IPv4. Jenis - jenis pesan ICMP bermacam - macam sesuai dengan kode dan jenis pesan, Misalmya :

1. Jenis (0) ; kode (0) ; Echo Reply
2. Jenis (3) ; kode (0) ; Jaringan tidak terjangkau
3. Jenis (3) ; kode (1) ; Host tidak terjangkau
4. Jenis (3) ; kode (2 atau 3) ; Protokol tidak terjangkau
5. Jenis (3) ; kode (6) ; Jaringan tujuan tidak diketahui

Address Resolution Protocol (ARP)

ARP merupakan salah satu protokol jaringan yang bertugas untuk menemukan hardware address (MAC address) suatu mesin dengan alamat IP tertentu. Setiap host mempunyai ARP table sendiri yang menerjemahkan alamat IP ke dalam alamat MAC address. Contoh ARP table :

Biasanya ARP table tersebut akan terupdate secara otomatis setiap 15 menit sekali

Reverse Address Resolution Protocol (RARP)

RARP merupakan salah satu protokol jaringan yang bertugas untuk menemukan IP address dari suatu mesin yang hanya diketahui MAC Address-nya saja. Cara kerjanya yaitu sebuah mesin akan mengirimkan paket yang berisi alamat MAC-nya untuk meminta alamat IP yabg sesuai, kemudian RARP server akan menjawab paket tersebut dengan dengan mengirimkan alamat IP sehingga alamat IP bisa teridentifikasi

Mungkin itu saja yang bisa kita bahas minggu ini tentang komponen jaringan

Pantau terus blog ini untuk mendapatkan artikel - artikel menarik lainnya . . .

sumber :
http://jaringankomputer.org
https://www.google.co.id
Slide materi JARKOM UPN "veteran" JATIM

Read More

[JARKOM] Protokol Jaringan

Selamat malam sobat blogger dimanapun kalian berada . . .

Pada kesempatan kali ini kita akan membahas tentang Protokol Jaringan

Apa itu protokol jaringan ? ? ?

Protokol jaringan adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya.

Setelah megetahui apa itu protokol jaringan, kini kita akan belajar tentang layer pada protokol. Ada 7 macam layer yang perlu kita ketahui, yaitu :

Physical Layer
Layer ini berfungsi untuk mendefinisikan media dan menjaga transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan, topologi jaringan, dan pengkabelan.

Data Link Layer
Layer ini berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut frame yang berhubungan dengan hardware kemudian diangkut melalui media. Selain itu Layer ini juga mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.

Network Layer
Layer ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan melakukan routing melalui internetworking dengan menggunakan router dan switch layer.

Transport Layer
Layer ini berfungsi untuk memecah data menjadi paket-paket data serta memberikan nomor urut setiap paket (Enkapsulasi) sehingga dapat disusun kembali setelah diterima (Dekapsulasi). Pada layer inilah terjadi proses saat kita mendownload file dari internet.

Session Layer
Layer ini berfungsi untuk mendefinisikan bagaimana koneksi dimulai, dipelihara, dan diakhiri. Selain itu, di layer ini juga dilakukan resolusi nama. Pada layer inilah terjadi proses login.

Presentation Layer
Layer ini berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.

Application Layer
Layer ini berfungsi sebagai interface aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Pada layer inilah sesungguhnya user “berinteraksi dengan jaringan”.

Setelah kita membahas tentang layer pada jaringan, selanjutnya kita akan belajar tentang protokol TCP/IP.

Apa itu protokol TCP/IP ? ? ?

Protokol TCP/IP (Transmission Control Protocol/Internet Protocol) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet. Protokol ini tidaklah dapat berdiri sendiri, karena memang protokol ini berupa kumpulan protokol (protocol suite). Protokol ini juga merupakan protokol yang paling banyak digunakan saat ini.

Pada TCP/IP terdapat beberapa protokol, yaitu :


SMTP (Simple Mail Transfer Protocol) -> port 465 & 587
Suatu  protokol yang umum digunakan untuk pengiriman surat elektronik atau email di Internet. Protokol ini gunakan untuk mengirimkan data dari komputer pengirim surat elektronik ke server surat elektronik penerima.
Pada pengirimina E - Mail kita sering melihat tulisan CC dan BCP. Apa itu CC dan BCP ?

CC (Carbon Copy) biasanya digunakan untuk menuliskan alamat penerima tembusan dari email tersebut kepada siapa saja akan di kirim selain penerimanya

BCC (Blind Carbon Copy) hampir sama dengan CC, bedanya kalau BCC penerima tembusan tidak bisa saling melihat kepada siapa saja yang mendapat tembusan (hanya bisa melihat penerima utama e-mail).

HTTP (Hypertext Transfer Protocol) -> port 80
Suatu protokol yang digunakan oleh WWW (World Wide Web). HTTP mendefinisikan bagaimana suatu pesan bisa diformat dan dikirimkan dari server ke client. HTTP juga mengatur aksi-aksi apa saja yang harus dilakukan oleh web server dan juga web browser sebagai respon atas perintah-perintah yang ada pada protokol HTTP ini.

HTTPs (Hypertext Transfer Protocol Secured) -> port 443
HTTPS adalah versi aman dari HTTP, protokol komunikasi dari World Wide Web. Ditemukan oleh Netscape Communications Corporation untuk menyediakan autentikasi dan komunikasi tersandi dan penggunaan dalam komersi elektris.

Telnet (Telecommunication network) -> port 23
Sebuah protokol jaringan yang digunakan di koneksi Internet atau Local Area Network.

FTP (File Transfer Protocol) -> port 20, 21, dan 22
sebuah protocol internet yang berjalan di dalam lapisan aplikasi yang merupakan standar untuk pentransferan berkas (file) komputer antar mesin-mesin dalam sebuah internetwork.

Domain Name System (DNS) -> port 953
Distribute database system yang digunakan untuk pencarian nama komputer (name resolution) di jaringan yang mengunakan TCP/IP (Transmission Control Protocol/Internet Protocol). DNS biasa digunakan pada aplikasi yang terhubung ke Internet seperti web browser atau e-mail, dimana DNS membantu memetakan host name sebuah komputer ke IP addres.


Mungkin itu saja yang bisa kita pelajari pada kesempatan kali ini
Pantau terus blog saya untuk mendapatkan artikel - artikel menarik lainnya
Terima kasih ! ! !

sumber :
http://id.wikipedia.org/wiki/Internet_protocol_suite
http://dinda-rompas.blogspot.com/2012/11/pengertian-dan-jenis-jenis-protokol.html
https://panda94.wordpress.com/2013/01/21/layer-osi-dan-tcp-ip/
http://jaringankomputer.org/protokol-jaringan/

Read More

[JARKOM] Pengantar Jaringan Komputer

Selamat malam sobat blogger dimanapun kalian berada . . . !

Minggu ini kita akan membahas tentang jaringan komputer

Apa itu Jaringan Komputer ? ?

Jaringan komputer merupakan sekumpulan mesin (PC, laptop, Mobile Phone) yang saling berkomunikasi satu dengan yang lainnya melalui sebuah protokol jaringan yang diatur sedemikian rupa secara bersama - sama dengan tujuan untuk sharing data dan hardware.

Hardware disini misalnya perangkat printer. Dengan adanya suatu jaringan komputer yang terhubung, kita bisa menggunakan printer tersebut walaupun perangkat mesin kita tidak terhubung secara langsung dengan printer . . .

Setelah tahu apa itu jaringan komputer, sekarang kita akan bahas macam - macam jaringan komputer
Kira - kira apa saja ya jaringan komputer yang ada ?

Dari segi medianya ada 2 macam jaringan komputer, yaitu :

1. Wired / Jaringan kabel : Jaringan ini menggunakan media transmisi kabel. Kabel disini dapat berupa Coaxial, Twisted Pair ataupun fiber.
2. Wireless / Jaringan nirkabel :  Jaringan ini menggunakan media nirkabel dimana user berhubungan dengan server melalui modem radio. Salah satu bentuk modem radio yaitu Wi-fi, Bluetooth, dsb.

Dari segi jangkauannya ada 3 macam jaringan komputer, yaitu :

LAN (Local Area Network)
Jaringan komputer ini terbatas pada wilayah geografis yang sempit, seperti pada gedung/ Jaringan LAN ini biasanya masih menggunakn media transmisi berupa kabel UTP atau kabel lainnya. Jaringan ini sering kita jumpai pada perkantoran skala kecil dan juga pada universitas

MAN (Metropolitan Area Network)
Jaringan komputer ini  mengacu pada skala kota dimana rumah - rumah dalam 1 kota bisa terhubung dengan jaringan ini

WAN (Wide Metropolitan Network)
Jaringan Komputer ini mencakup wilayah geografis yang luas. Jaringan ini memungkinkan untuk menghubungkan satu negara dengan negara lainnya untuk saling terhubung

Setelah mengetahui apa itu jaringan komputer dan macam - macam jaringan komputer selanjutnya kita akan membahas macam - macam topologi pada jaringan komputer. Topologi tersebut diantaranya :

Topologi BUS
Topologi ini berupa jaringan yang tersusun rapi berbaris seperti membentuk sebuah bus. Pada jaringan ini hanya menggunakan satu kabel coaxial saja untuk menghubungkan client dan server. Untuk mendapat hasil yang maksimnal, biasanya pada topologi ini kebanyakan sudah menggunakan kabel Fiber Optic

Topologi STAR
Topologi ini berupa jaringan yang tersusun seperti model bintang dimana satu server bisa terhubung secara terpisah pisah dengan client

Topologi RING
Topologi ini berupa jaringan yang tersusun secara melimgkar

Sekian dulu ilmu yang kita bahas pada minggu ini
Semoga apa yang kita pelajari bisa bermanfaat untuk semua

Nantikan artikel - artikel menarik lainnya dari saya


Sumber :
www.jaringankomputer.org
www.wikipedia.org
Google gambar
Slide materi JARKOM UPN "VETERAN" Jawa Timur

Read More

[SISOP] Manajemen Proses Sistem Operasi

Hai sobat blogger dimanapun kalian berada !!
Minggu ini kita akan membahas Manajemen Proses pada Sistem Operasi

Kira - kira apa saja ya yang akan kita bahas minggu ini ? ?
Langsung saja simak > > >

Sebelum kita membahas apa yang dimaksud dengan manajemen proses, kita cari tahu apa itu PROSES ?

Proses adalah suatu program yang sedang dijalankan ( termasuk nilai saat itu yang ada pada program )

Bagaimana proses terjadi ?

Tahap pertama dari proses yaitu NEW dimana saat kita membuka sebuah program. Setelah itu lanjut ketahap READY dimana program yang kita buka tadi telah mulai loading. Kemudian berikutnya ketahap RUNNING and WAITING dimana saat program kita sudah siap digunakan, namun program yang kita jalankan tadi tidak selalu pada tahap Ready tapi juga terkadang berpindah ketahap Waiting untuk melakukan penyesuaian dengan RAM. Setelah itu tahap yang terakhir yaitu TERMINATED, yaitu pada saat kita menutup program yang berjalan

Lalu apa itu Multitasking ?

Multitasking adalah manajemen banyak proses pada SATU pemroses. Pada multitasking, program yang dijalankan sebenarnya bersifat saling tak bergantung serta bersifat satu program pada satu saat. Tujuan dari multitasking ini yaitu mengatur pemakaian CPU secara efektif. Ada 2 jenis multitasking, yaitu yang PERTAMA Preemptive Multitasking ( OS akan membagi waktu CPU untuk setiap program ) yang KEDUA Cooperative Multitasking ( Setiap program dapat mengendalikan CPU selama masih membutuhkannya, jika sudah tidak perlu maka program yang lain dapat menggunakannya )

Apa itu Multiprocessing ?

Multiprocessing adalah Manajemen banyak proses di komputer yang multiprocessor ( memiliki banyak prosesor ). Multiprocessing sendiri terbagi menjadi 2, yaitu SIMETRIC MULTIPROCESSING ( masing - masing prosesor memiliki OS yang sama ) dan ASYMETRIC MULTIPROCESSING ( satu prosesor sebagai master yang mengatur penjadwalan dan pengalokasian kerja tiap prosesor, kemudian prosesor yang lain sebagai slave )

Setelah itu kita akan membahas isu-isu yang berhubungan antar proses, diantaranya yaitu RACE CONDITION. Keadaan ini dimana dua atau lebih proses mengakses shared memory pada saat yang bersamaan sehingga menyebabkan hasil akhir dari data tersebut bergantung dari proses mana yang terakhir selesai dijalankan sehingga hasil akhirnya terkadang tidak sesuai dengan yang dikehendaki.

Isu berikutnya yaitu DEADLOCK, maksudnya suatu kondisi dimana 2 proses atau lebih saling menunggu proses yang lain untuk melepaskan resource yang sedang dipakai. Kemudian berikutnya ada STARVATION, kondisi ini biasanya terjadi setelah deadlock. Pada kondisi ini proses yang kekurangan resource karena deadlock tidak akan pernah mendapat resource yang dibutuhkan sehingga mengalami kekurangan resource

Mungkin cuma itu yang bisa saya bahas untuk minggu ini.

Tetap pantau blog saya untuk mendapatkan artikel menarik lainnya . . . !

Read More

[SISOP] Perintah Manipulasi Data dengan Menggunakan CMD pada OS Microsoft Windows

Selamat malam sobat blogger, kali ini saya akan membahas tentang perintah manipulasi data dengan menggunakan Command Prompt pada OS Microsft Windows. Ternyata perintah seperti delete, copy, cut, dan lain sebagainya selain bisa dilakukan sebagaimana kita lakukan biasanya yang tinggal klik sana dan sini bisa juga dilakukan dengan Coommand Prompt lho !!

Pingin tahu gimana caranya ? ?
Langsung aja simak artikel yang satu ini > >

1. Membuat Folder Baru


2. Menghapus Folder

3. Menyalin File

4. Menghentikan Proses atau Menutup Aplikasi yang Berjalan

5. Menghapus File

6. Merubah Nama suatu File

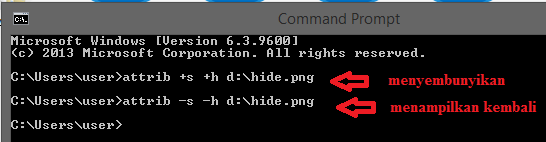

7. Menyembunyikan Suatu File dan Menampilkannya Kembali

8. Memindah Suatu File

9. Mencetak Suatu File dengan Perangkat Printer

Mungkin itu aja yang bisa saya bahas di artikel saya minggu ini. Tetep pantau terus blog Catatan Cyber untuk mengetahui artikel menarik lainnya !!
